Όνομα τσιπ: Οπτικό τσιπ ποντικιών
Πρότυπο τσιπ ποντικιών: Gz-p001-STC

Περιγραφή λειτουργίας
Χρονόμετρο/αντίθετος
Το τσιπ πληκτρολογίων παρέχει τρεις δεκαεξάμπιτους χρονόμετρο/μετρητές T0, T1, T2. Κάθε ένας μπορεί να χρησιμοποιηθεί ως γενικός μετρητής. Όταν T0/T1/T2 χρησιμοποιείται ως χρονόμετρο, η χρονική μονάδα που χρησιμοποιείται για να προκαλέσει το χρονόμετρο είναι ο κύκλος μηχανών. Ένας κύκλος μηχανών είναι ίσος με 12 ή 6 κύκλους ταλάντωσης, ανάλογα με εάν ο χρήστης διαμορφώνει το τσιπ για να είναι στον τρόπο 12T ή τον τρόπο 6T. Όταν T0/T1/T2 χρησιμοποιείται ως μετρητής, το μετρώντας γεγονός είναι η αντίστοιχη καρφίτσα T0/T1/T2 υψηλή στη χαμηλού επιπέδου αλλαγή». Σε αυτόν τον τρόπο, τα δείγματα τσιπ το T0/T1/T2 καρφώνουν κάθε κύκλο μηχανών. Μόλις είναι το αποτέλεσμα από 1 έως 0, το τσιπ μετρά 1 στο μετρητή. Πρέπει να σημειωθεί ότι κατά λειτουργία ως μετρητή, τον πλάτος του υψηλού σφυγμού ή του χαμηλού σφυγμού της καρφίτσας T0/T1/T2 πρέπει να είναι μεγαλύτερο από έναν κύκλο μηχανών. Υπάρχουν δύο ειδικοί κατάλογοι για να διαμορφώσουν T0 και το T1. Είναι TMOD, TCON έχει δύο ειδικούς καταλόγους για να διαμορφώσει το T2. Είναι T2MOD, T2CON
Τμηματικός λιμένας (UART)
Ο τμηματικός λιμένας του τσιπ ποντικιών είναι διπλός, μπορεί να στείλει και να λάβει τα στοιχεία συγχρόνως. Τα στοιχεία που στέλνονται και λαμβανόμενο μερίδιο τον ίδιο ειδικό κατάλογο SBUF. Υπάρχουν πραγματικά δύο κατάλογοι SBUF μέσα στο τσιπ, ένας για την αποστολή και ένας για τη λήψη. Ο τμηματικός λιμένας μπορεί να λειτουργήσει σε 4 διαφορετικούς τρόπους.
Τρόπος 0
Συνήθως, αυτός ο τρόπος είναι καθαρώς χρησιμοποιημένος για να επεκτείνει το I/O λιμένα του τσιπ. Σε αυτόν τον τρόπο, και που λαμβάνει και που στέλνει τα στοιχεία περάστε μέσω της καρφίτσας RXD, και των αποτελεσμάτων TXD ένα σύγχρονο ρολόι μετατόπισης. Αυτό που στέλνεται ή παραλαμβάνεται είναι οκτάμπιτο στοιχείο, με το χαμηλότερο κομμάτι πρώτα, και baud του το ποσοστό καθορίζεται στο 1/12 του ρολογιού MCU.
Τρόπος 1
Στείλετε μέσω της καρφίτσας TXD ή λάβετε το πλαίσιο 10 στοιχείων μπιτ μέσω της καρφίτσας RXD. Το πλαίσιο στοιχείων περιλαμβάνει 1 μπιτ έναρξης (0), 8 μπιτ στοιχείων, και 1 μπιτ στάσεων (1). Αφότου η υποδοχή είναι πλήρης, το κομμάτι στάσεων αποθηκεύεται σε RB8 SCON. Baud ποσοστό (τρόπος 1) = 2SMOD Χ (ποσοστό υπερχείλισης T1) το /32 ή = ποσοστό το /16 υπερχείλισης T2
Τρόπος 2
Στείλετε μέσω της καρφίτσας TXD ή λάβετε το πλαίσιο 11 στοιχείων μπιτ στην καρφίτσα RXD. Το πλαίσιο στοιχείων περιλαμβάνει 1 μπιτ έναρξης (0), 8 μπιτ στοιχείων, 1 προγραμματίσημο 9ο μπιτ και 1 μπιτ στάσεων (1). Κατά αποστολή, 9ο την κομμάτι προέρχεται από TB8 SCON. Κατά λήψη, 9ο την ψηφίο θα αποθηκευτεί σε TB8 SCON. Το baud ποσοστό μπορεί να είναι 1/32 ή 1/64 της συχνότητας ρολογιών baud ποσοστό (τρόπος 2) = 2SMOD Χ OSC/64
Τρόπος 3
Ο τρόπος 3 είναι ο ίδιος εκτός από το ότι το baud ποσοστό είναι διαφορετικό από τον τρόπο 2. Baud το ποσοστό (τρόπος 3) = 2SMOD Χ (ποσοστό υπερχείλισης T1) το /32 ή = ποσοστό το /16 υπερχείλισης T2 για όλους τους τρόπους, που γράφουν σε SBUF θα αρχίσει. Για τον τρόπο 0, εάν RI=0 και REN=1, η υποδοχή αρχίζουν. Για άλλους τρόπους, εάν REN=1 και ένα κομμάτι έναρξης εισάγονται, δηλ., εάν υπάρχει μια μειωμένη άκρη, η υποδοχή αρχίζει.
Δύναμη κάτω από τον τρόπο
Ο χρήστης θέτει PCON.1 για να κάνει το τσιπ να εισαγάγει το δύναμη-κάτω τρόπο. Στον δύναμη-κάτω τρόπο, το ρολόι τσιπ σταματούν. Το εσωτερικά RAM και το SFR του τσιπ παραμένουν αμετάβλητα. Η ξυπνήστε μέθοδος μπορεί να είναι αναστοιχειοθέτηση υλικού ή το /INT0, το /ITN1, το /INT2 και το /INT3 εξωτερικά διακόπτουν. Όταν το υλικό επαναρυθμίζεται, δώστε την προσοχή για να κρατήσετε τουλάχιστον την καρφίτσα ΑΝΑΣΤΟΙΧΕΙΟΘΕΤΗΣΗΣ υψηλή για περισσότερο από 10ms για να σταθεροποιήσει το ρολόι. Το πρόγραμμα αρχίζει να εκτελεί από τη διεύθυνση 0x0000. Εάν είναι ένα εξωτερικό διακόψτε ξυπνήστε, το πρόγραμμα θα πηδήσει διακόπτει το διάνυσμα και εκτελεί διακόπτει την επεξεργασία. Προκειμένου να χρησιμοποιηθεί ενός εξωτερικός διακόψτε ξυπνήστε, ο εξωτερικός διακόπτει πρέπει να τεθεί σωστά πρίν εισάγει το δύναμη-κάτω τρόπο.

Η θέση καρφιτσών στο ΜΗ ΑΠΑΣΧΟΛΗΣΗΣ τρόπο και δύναμη-κατεβάζει τον τρόπο:

Οι ηλεκτρικές παράμετροι του ασύρματου ποντικιού:

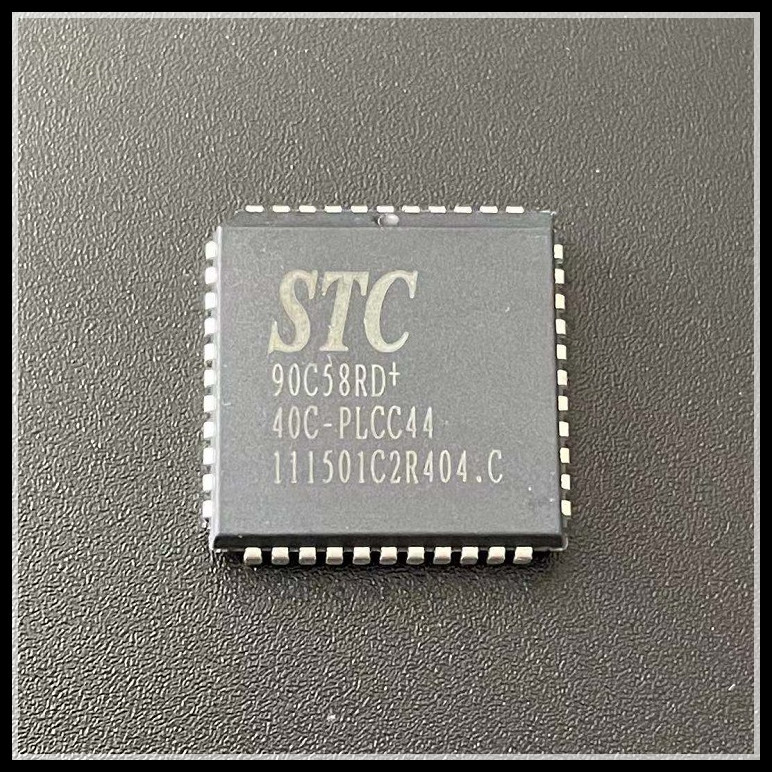

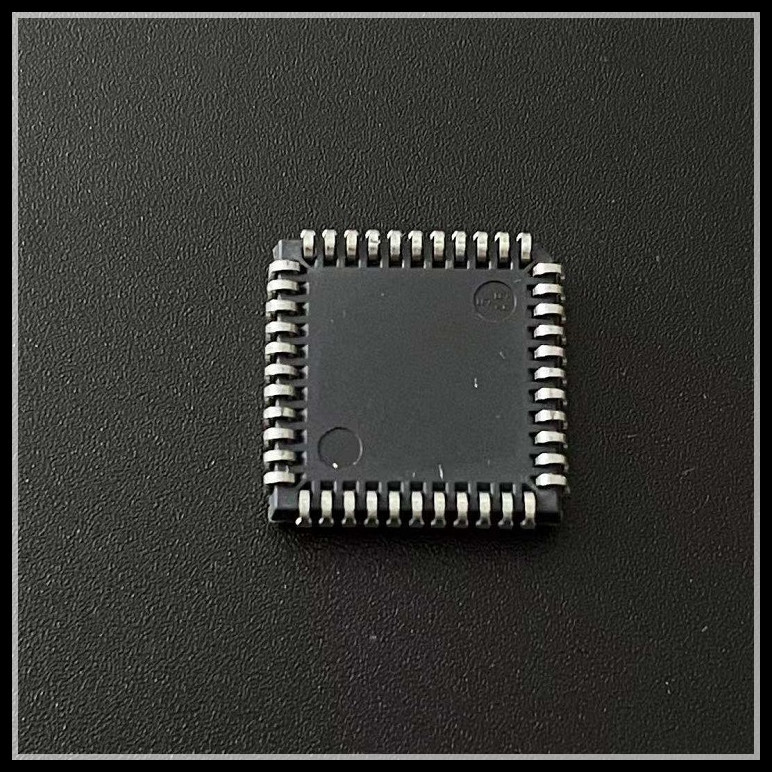

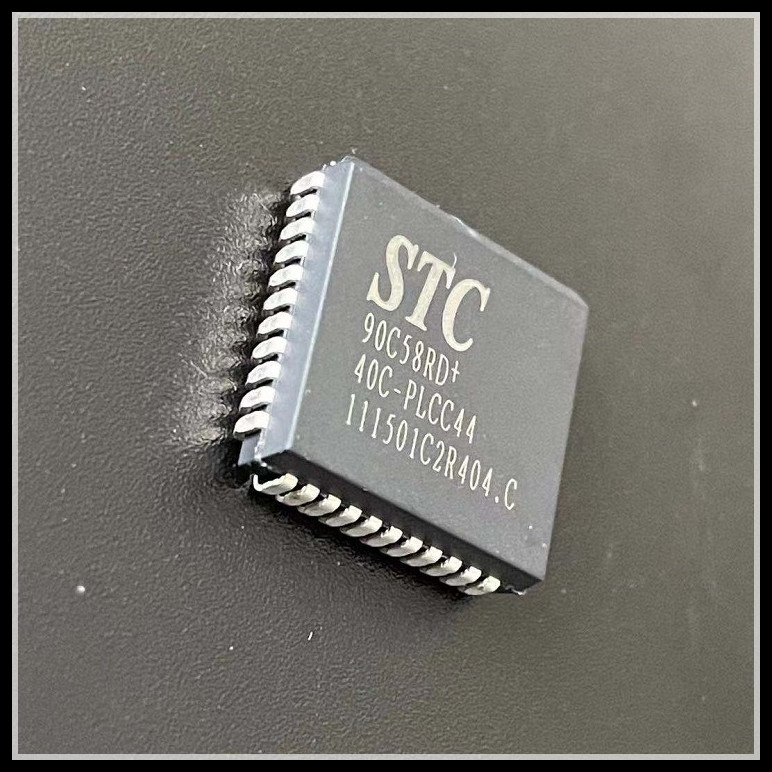

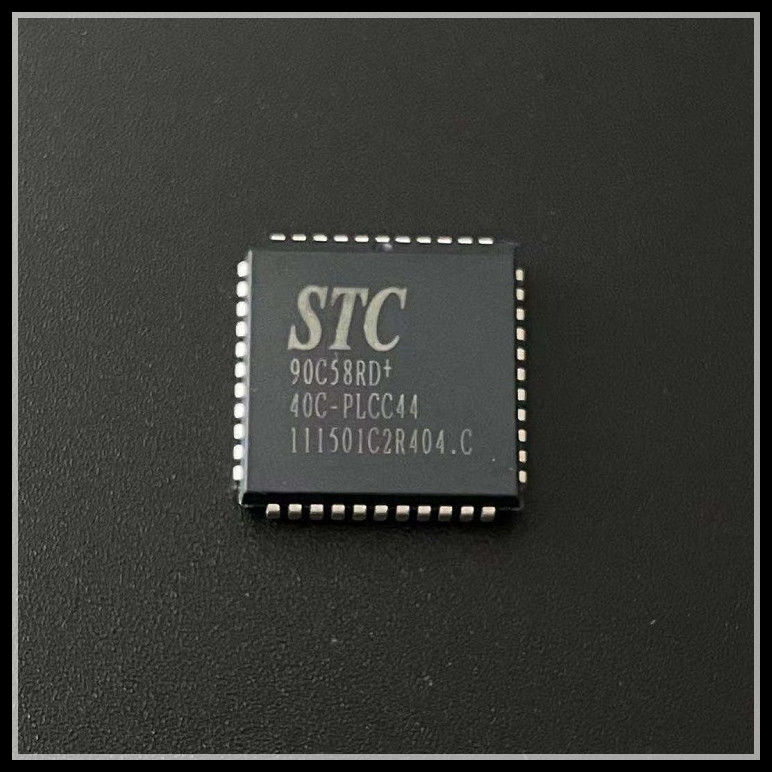

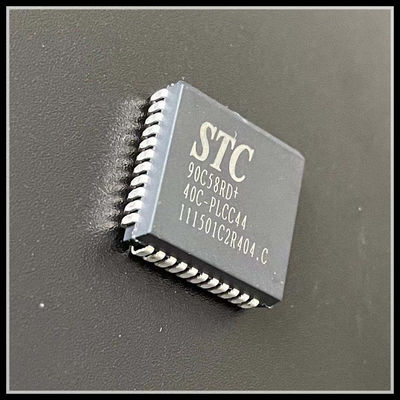

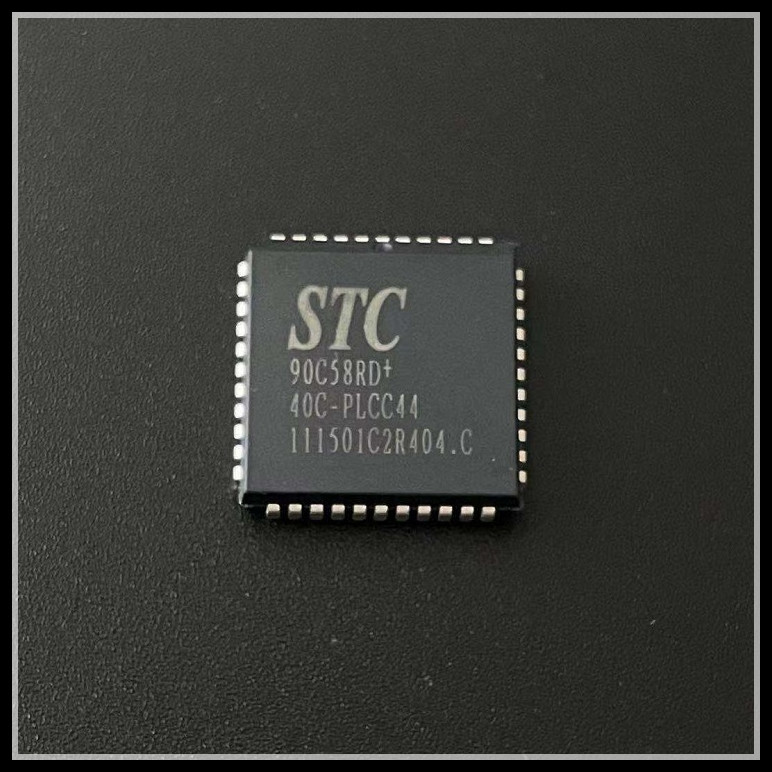

Παρουσίαση εικόνας προϊόντων:
