Συνδεμένο με καλώδιο ασύρματο ποντικιών τσιπ USB ενσωματωμένο διεπαφή τσιπ ποντικιών ολοκληρωμένου κυκλώματος οπτικό

Όνομα τσιπ: Οπτικό τσιπ ποντικιών
Πρότυπο τσιπ ποντικιών: Gz-p001-1622

Λειτουργία καρφιτσών:
Οι λειτουργίες pinout του τσιπ είναι οι ακόλουθες:
D+, Δ: Διαφορικές γραμμές στοιχείων της διεπαφής USB. Όταν η διεπαφή USB δεν χρησιμοποιείται, D+ είναι τργμένο υψηλό και δ συνδέεται χαμηλά.
PS2CLK/Ser, PS2Data (πολεμιστής 20 Ο μουσών, Mousse πολεμιστής 20 Β, Mousse πολεμιστής 24 ρόδα): PS/2 γραμμή διεπαφών ποντικιών, που συνδέεται με τη διεπαφή οικοδεσποτών. PS2CLK μπορεί να χρησιμοποιηθεί ως παραγωγή του τμηματικού λιμένα, που συνδέεται με το τσιπ οδηγών RS232 για να οδηγήσει την τμηματική γραμμή ποντικιών TXD. Όταν όχι σε λειτουργία, πρέπει να ανασταλεί (εσωτερικά σηκωμένος).
PS2CLK, PS2Data (MouseWarrior24 EyeII): PS/2 γραμμή διεπαφών ποντικιών, που συνδέεται με τη διεπαφή οικοδεσποτών. Όταν όχι σε λειτουργία, πρέπει να ανασταλεί (εσωτερικά σηκωμένος).
RTS (MuseWarrior20 Ο, MouseWarrior20V, MouseWarrior24Wheel): Η τμηματική εισαγωγή σημάτων RTS απαιτεί το εξωτερικό βοηθητικό κύκλωμα. Όταν η καρφίτσα είναι τργμένη χαμηλή, τη μετάδοση στοιχείων τμηματικών λιμένων σταματούν, και το τσιπ επαναρυθμίζεται όταν αλλάζει από χαμηλό σε υψηλό. Αυτή η καρφίτσα πρέπει να τραβεί χαμηλά όταν δεν χρησιμοποιείται ο τμηματικός λιμένας.
ADB: Η γραμμή στοιχείων διεπαφών ADB, πρέπει να αφεθεί όταν όχι σε λειτουργία (εσωτερικός σηκώστε).
Ο Βορράς, Sooth, ανατολή, δύση (MouseWarrior 20 Β): Συνδέστε με τον αισθητήρα VersaPointTM ηλεκτρονικής Intellink. Όταν η μέγιστη εξωτερική δύναμη ενεργεί στον αισθητήρα, ένας αντιστάτης πρέπει να συνδεθεί με αυτήν την καρφίτσα για τη χρήση στο διπλό κύκλωμα ολοκλήρωσης για να απαλλάξει τον πυκνωτή (δείτε την εισαγωγή παραδείγματος για τις λεπτομέρειες).
X1, X2, Y1, Y2 (ρόδα MouseWarrior20 Ο, MouseWarrior24): Η οπτική ακέραια κωδικοποίηση ή η εισαγωγή σημάτων του μηχανικού μέρους ποντικιών, μειωμένος άκρη X1 πριν από τα μειωμένα μέσα ακρών X2 μετατοπίζεται δεξιά, μειωμένος άκρη Y1 πριν από τη μειωμένη άκρη Y2. Ο φωτοηλεκτρικός μετατροπέας πρέπει να έχει έναν pull-down αντιστάτη ή να χρησιμοποιήσει έναν φωτοανιχνευτή ώθησης Schmitt.
PD, SDIO, SCLK (MouseWarrior24 EyeII): Αυτές οι καρφίτσες μπορούν να συνδεθούν άμεσα με τις αντίστοιχες καρφίτσες του αισθητήρα ADNS2051 (εσωτερικού σηκώστε).
Z1/Down, Z2/Up (ρόδα MuseWarrior24, MouseWarrior24 EyeII): Οπτική ακέραια εισαγωγή κώδικα με την ολίσθηση της ρόδας ή των κουμπιών κυλίνδρων. Αυτή η λειτουργία μπορεί να ενεργοποιηθεί μέσω της καρφίτσας κουμπιών. Η μειωμένη άκρη Z1 προηγείται της μειωμένης άκρης Z2, το οποίο σημαίνει πρός τα πάνω. Σηκώνεται εσωτερικά από έναν αντιστάτη, και ο φωτοηλεκτρικό μετατροπέας ή το κουμπί πρέπει να τραβεί κάτω στο έδαφος.
Κουμπιά (πολεμιστής 24 μουσών ρόδα, Mousse πολεμιστής 24 μάτι ΙΙ): Κατά χρησιμοποίηση της λειτουργίας ροδών κυλίνδρων, αυτή η την καρφίτσα επιπλέει. Κατά χρησιμοποίηση του κουμπιού για να παραγάγει τη λειτουργία ολίσθησης, αυτή η την καρφίτσα στηρίζεται, και το γλιστρώντας κουμπί συνδέεται με το Z1/Down, καρφίτσες Z2/Up (εσωτερικές σηκώστε).
Το En (MuseWarrior20 Ο, MouseWarrior24Wheel): Οι οδηγήσεις επιτρέπουν το σήμα του οπτικού ακέραιου κωδικοποιητή. Η παραγωγή ανοικτός-αγωγών, που μπορεί να απορροφήσει το ρεύμα 24mA, απαιτεί έναν εξωτερικό αντιστάτη.
Το En (MouseWarrior24 EyeII): Η δύναμη επιτρέπει το σήμα HDNS2000 (οπτικό τσιπ αισθητήρων). Η παραγωγή ανοικτός-αγωγών, που σηκώνεται εσωτερικά από έναν αντιστάτη, απαιτεί ένα εξωτερικό βοηθητικό κύκλωμα.
Αριστερό, δικαίωμα, κέντρο: Αριστερή, δεξιά και μέση εισαγωγή κουμπιών του ποντικιού. Γιατί εσωτερικός σηκώστε, το σήμα εισαγωγής πρέπει να είναι στενό στο έδαφος.
4ος (MuseWarrior20 Β, MouseWarrior24Wheel, MouseWarrior24 EyeII): Εισάγετε το 4ο κουμπί του ποντικιού. Γιατί εσωτερικός σηκώστε, το σήμα εισαγωγής πρέπει να είναι στενό στο έδαφος.
5ος (MouseWarrior24 EyeII): Εισάγετε το 5ο κουμπί του ποντικιού. Γιατί εσωτερικός σηκώστε, το σήμα εισαγωγής πρέπει να είναι στενό στο έδαφος.
CExt: Όταν USB αναστέλλεται για να ελέγξει ρυθμίστε ξυπνήστε, αυτή η καρφίτσα χρησιμοποιείται ξυπνήστε στον επεξεργαστή περιοδικά. Ένα εξωτερικό κύκλωμα RC απαιτείται.
Τράβηγμα GND: Αυτή η καρφίτσα χρησιμοποιείται για να στηρίξει το τελικό προϊόν MouseWarrior.
XOut, XIn: Ο εξωτερικός κεραμικός ταλαντωτής 6MHz (ο ταλαντωτής χαλαζία μπορεί να προκαλέσει την αστάθεια), καμία άλλη βοηθητική συσκευή απαιτείται. Ένα εξωτερικό σήμα ρολογιών 6MHz μπορεί επίσης να εισαχθεί στην καρφίτσα XIn, και η καρφίτσα XOut πρέπει να αφεθεί να επιπλεύσει.
GD: έδαφος δύναμης.
Vcc: Ο θετικός πόλος της παροχής ηλεκτρικού ρεύματος.
σχήμα 2
Χαρακτηριστικά εργασίας και περιγραφή διεπαφών:
Το τσιπ MouseWarrior εκτελεί μια σειρά διαδικασιών αναστοιχειοθέτησης όταν τροφοδοτείται επάνω. Όταν η δύναμη ανοίγεται ακριβώς, όλο το εσωτερικό τράβηγμα-UPS είναι εκτός λειτουργίας, και επιτρέπονται κατά τη διάρκεια της λειτουργίας αναστοιχειοθέτησης. Αφότου ολοκληρώνεται η έναρξη, MousseWarrior ανιχνεύει ποια διεπαφή ποντικιών είναι ενεργός. Εάν καμία ενεργός διεπαφή δεν ανιχνεύεται μέσα σε 5s, MousseWarrior χρησιμοποιεί τον τρόπο διεπαφών PS/2 από προεπιλογή.
Κατά χρησιμοποίηση του καθολικού τρόπου τμηματικών διεπαφών USB, τη MouseWarrior χρησιμοποιείται ως τυποποιημένη ανθρώπου-μηχανής συσκευή διεπαφών (ΈΚΡΥΨΕ), συμβατός με τους τυποποιημένους οδηγούς, και ο κώδικας χωρών είναι 0. Το MouseWarrior 20 Ο καθορίζει 3 κλειδιά ποντικιών, ο πολεμιστής 20V ποντικιών καθορίζει 4 κλειδιά ποντικιών, ο πολεμιστής 24 ποντικιών πολεμιστής 24 μάτι ΙΙ ροδών και ποντικιών καθορίζει 4 κλειδιά ποντικιών και ρόδα κυλίνδρων.
Κατά χρησιμοποίηση του τρόπου διεπαφών PS/2, τη συσκευή MouseWarrior είναι χαρακτηρισμένη ως 0, η οποία καθορίζει το αριστερό, το κέντρο, και τα σωστά κλειδιά για να είναι συμβατή με την τυποποιημένη κίνηση του συστήματος. Το MouseWarrior 24 πολεμιστής 24 ροδών και ποντικιών EyeII είναι συμβατό με τον εξοπλισμό διεπαφών PS/2 του πρωτοκόλλου του Microsoft Internet Explorer TM. Ο αριθμός συσκευών τους μπορεί να οριστεί ως 3 με μια συσκευή ροδών κυλίνδρων συνημμένη, ή ως 4 με ένα τέταρτο κουμπί συνημμένο.
Δεδομένου ότι η ΠΑΧ (λεωφορείο υπολογιστών γραφείου της Apple λεωφορείων υπολογιστών γραφείου της Apple Computer) και το τμηματικό ποντίκι είναι αυτήν την περίοδο λιγότερο χρησιμοποιημένες στην Κίνα, δεν θα επαναληφθούν εδώ. Εκείνοι που ενδιαφέρονται μπορούν να αναφερθούν στη σχετική λογοτεχνία.
Κύκλωμα εφαρμογής:
Το σχήμα 2 παρουσιάζει κύκλωμα ποντικιών που σχεδιάζεται με MouseWarrior 20 Β, και το κύκλωμα διεπαφών αισθητήρων είναι χαρακτηρισμένο στον αριθμό. Το κύκλωμα υποστηρίζει USB, την ΠΑΧ, PS/2 και τις τμηματικές διεπαφές. Οι αναγνώστες μπορούν να επιλέξουν σύμφωνα με τις ανάγκες τους, και το τέλος - οι χρήστες μπορούν επίσης να επιλέξουν την κατάλληλη διεπαφή.

Οι ηλεκτρικές παράμετροι του ασύρματου ποντικιού:

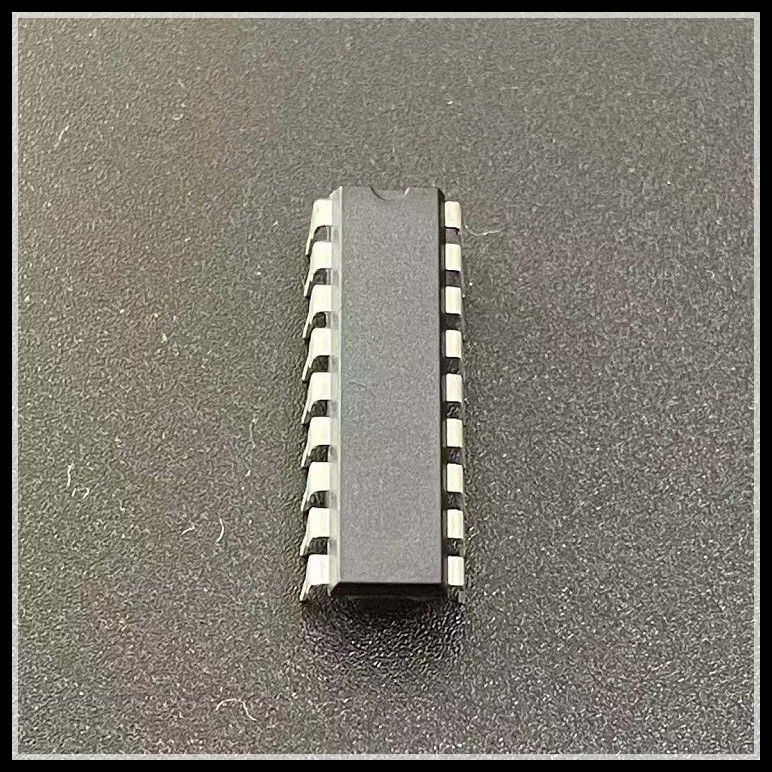

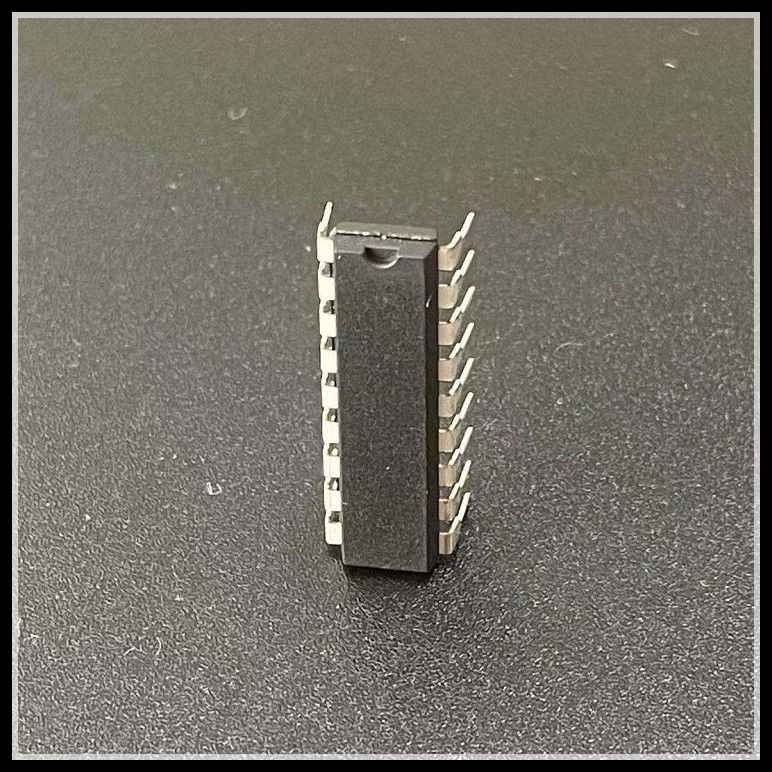

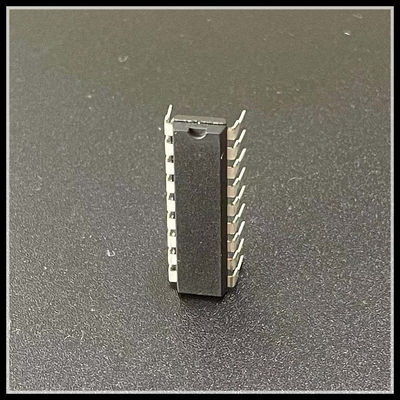

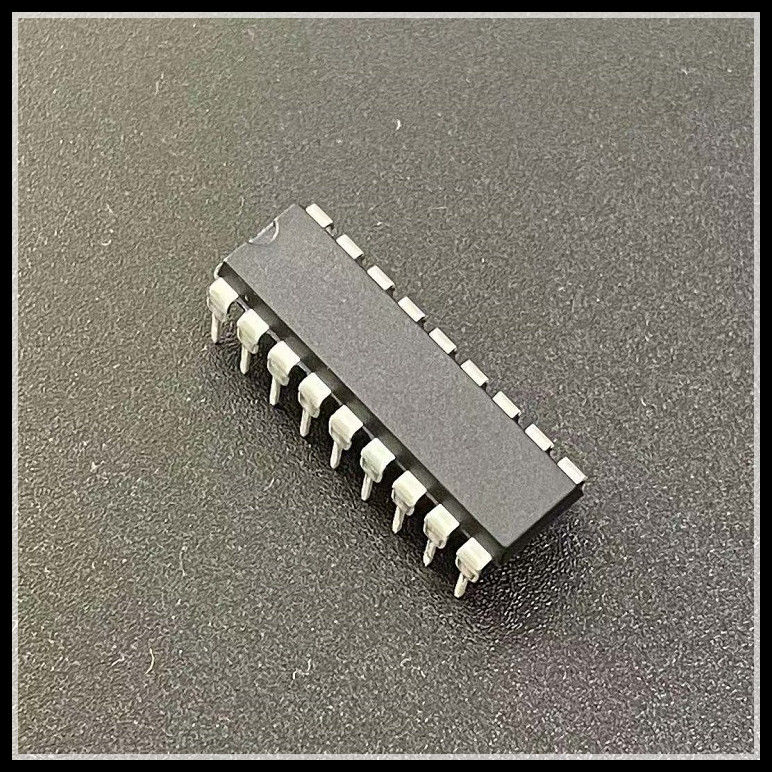

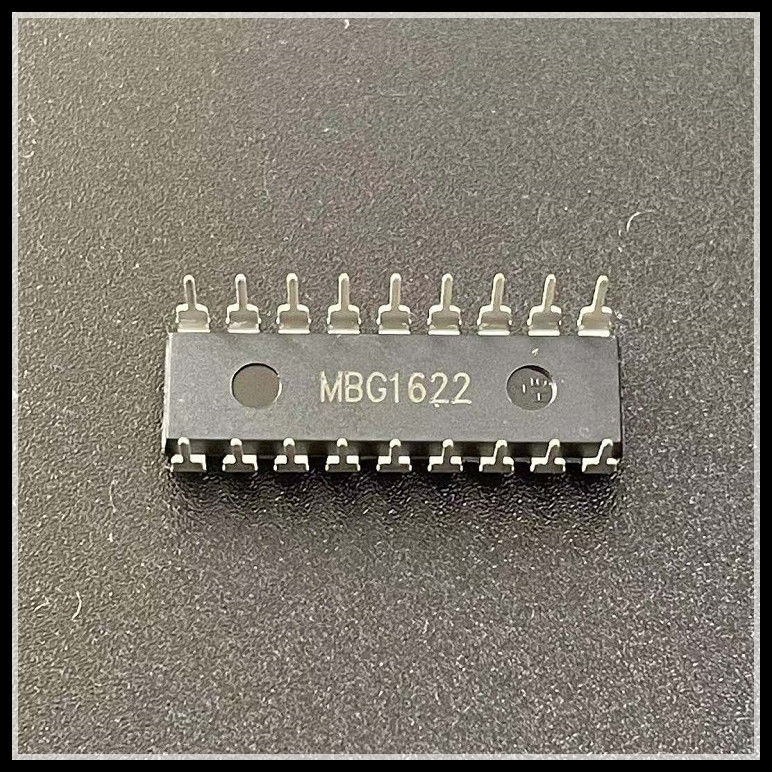

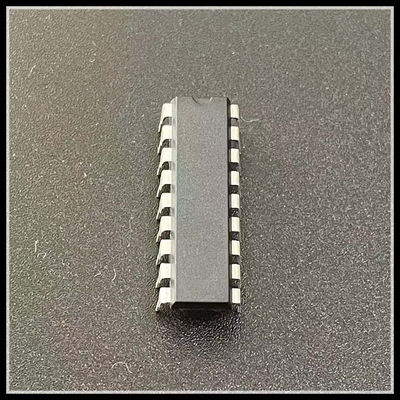

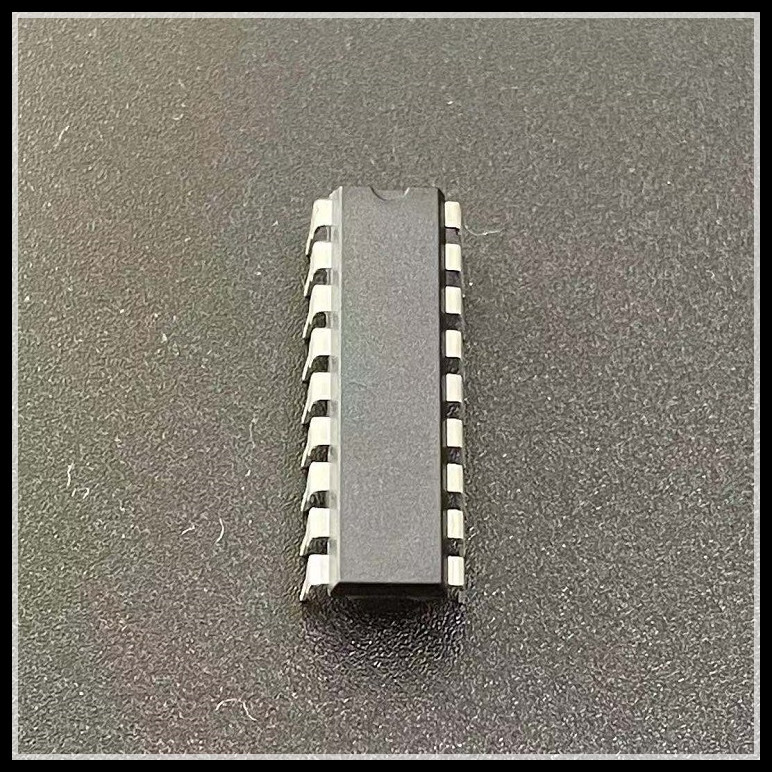

Παρουσίαση εικόνας προϊόντων:
