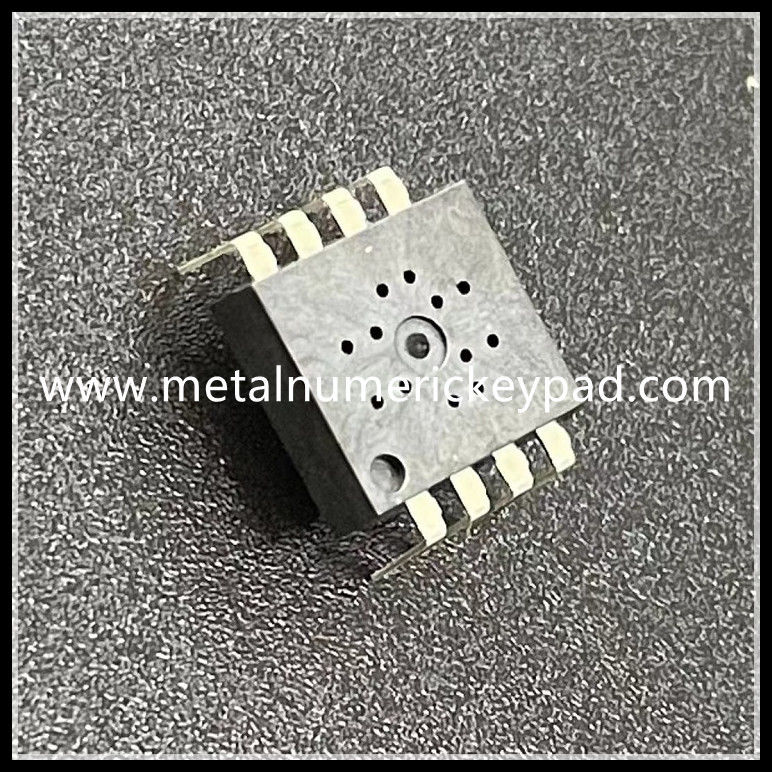

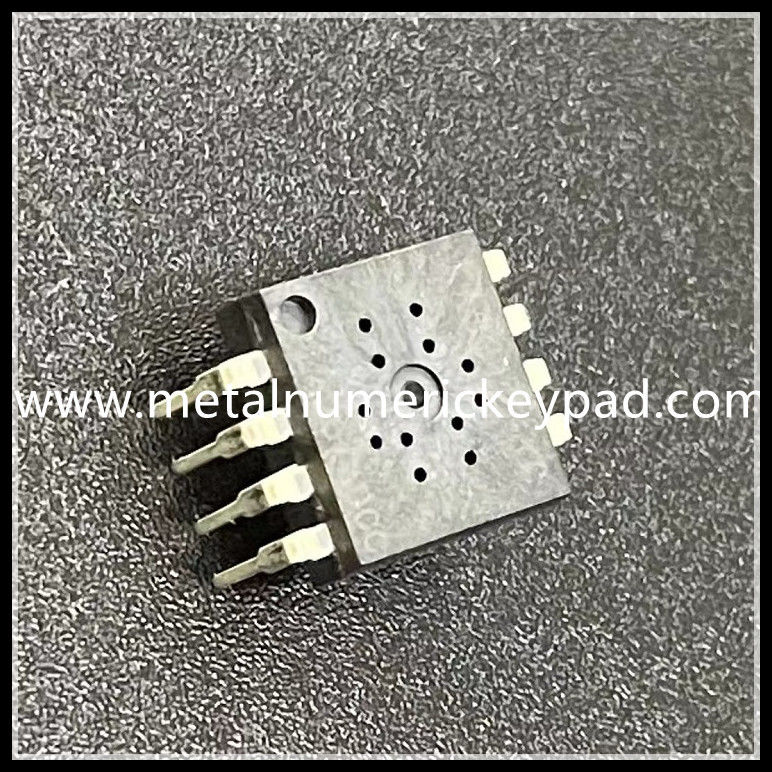

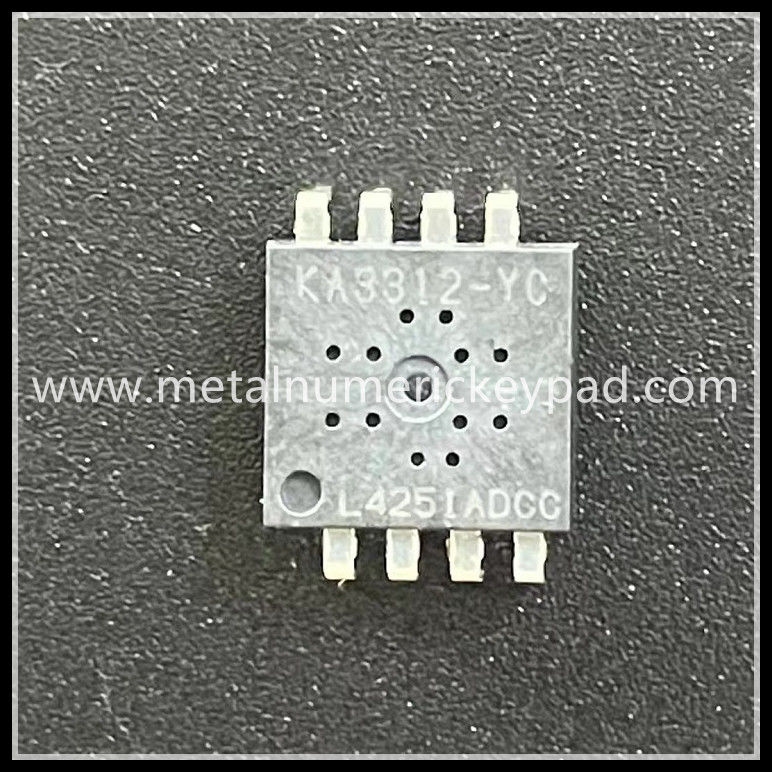

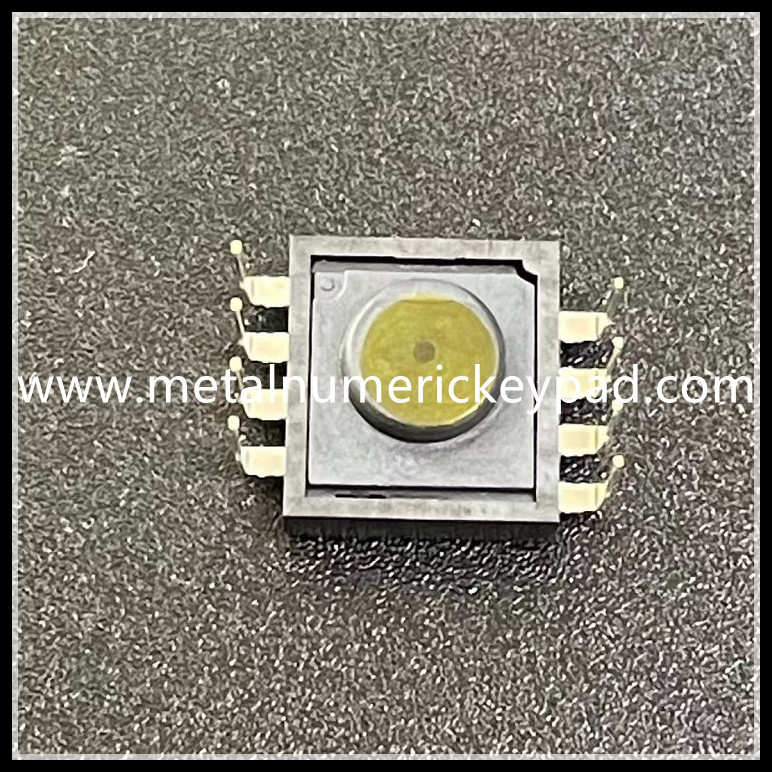

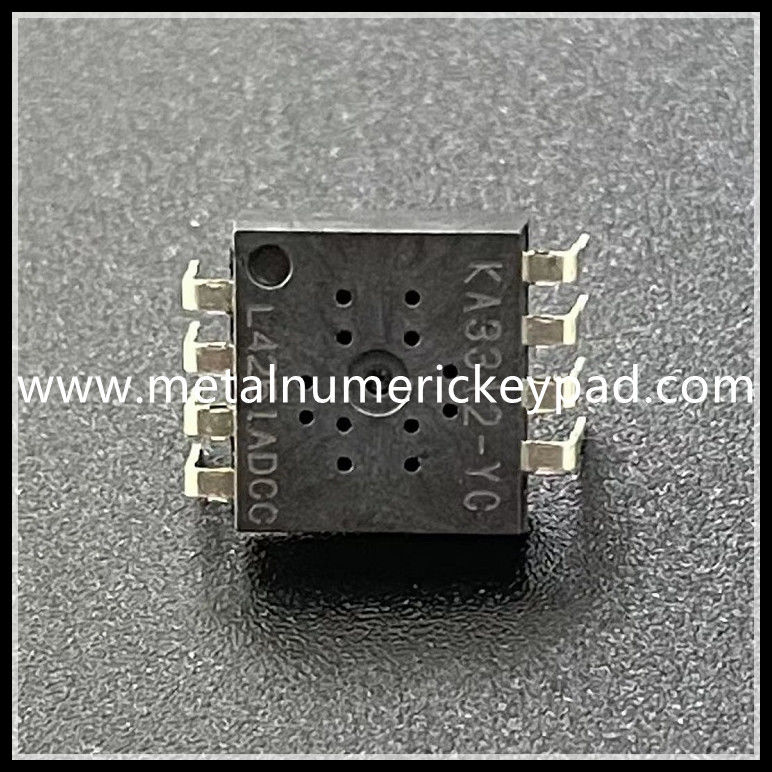

2.7V ασύρματο τσιπ 3204 ποντικιών ολοκληρωμένων κυκλωμάτων ολοκληρωμένου κυκλώματος πρότυπο 3205

Όνομα προϊόντων: ασύρματο τσιπ ποντικιών
Πρότυπο προϊόντων: Gz-p001-KA3312

Χαρακτηριστικά γνωρίσματα

●Παροχή ηλεκτρικού ρεύματος Signle
●Σειρά 2.1V -3.3V δύναμης
●Οπτική τεχνολογία πρόβλεψης μετατοπίσεων ακρίβειας
●Επιλέξιμα 3 που συνδέθηκαν με καλώδιο (προεπιλογή) ή 2 σύνδεσαν με καλώδιο την τμηματική διεπαφή SPI
●Επιλέξιμο οκτάμπιτο (προεπιλογή) ή μήκος 12 μπιτ στοιχείων κινήσεων για Delta_X και Delta_Y
●Επιλέξιμο ψήφισμα μέχρι 4000cpi με το βήμα 47 ΔΤΚ (βασισμένο στην ενίσχυση φακών x1)
●Η καταδίωξη επιταχύνεται στην επιτάχυνση 30ips (ίντσες/SEC) και 10g
●Ενσωματωμένο χαμηλής ισχύος χρονόμετρο (LPT), πρότυπα sleep1/sleep2/sleep3
●Προσαρμοστικός έλεγχος ποσοστού πλαισίων για την πρόσθετη αποταμίευση δύναμης κατά τη διάρκεια της κίνησης με τις διαφορετικές ταχύτητες
●Η τρέχων-περιοριστική αντίσταση 0-68 Ω των οδηγήσεων (καθορίστε με το πραγματικό αεροπλάνο), συστήνει 33 ωμ.
●DIP8 συσκευασία

Περιγραφή
KA3312 είναι μια υψηλή επίδοση και ένας υπερβολικά χαμηλός CMOS-επεξεργασμένος δύναμη οπτικός αισθητήρας εικόνας με τα ολοκληρωμένα ψηφιακά κυκλώματα διαδικασίας εικόνας. Είναι βασισμένο σε μια οπτική τεχνολογία ναυσιπλοΐας που μετρά τις αλλαγές σε θέση με οπτικά να αποκτήσει τις διαδοχικές εικόνες επιφάνειας (πλαίσια) και από μαθηματική άποψη να καθορίσει την ταχύτητα, την κατεύθυνση και το μέγεθος της κίνησης. Η μετατόπιση delta_X και delta_Y οι πληροφορίες είναι διαθέσιμες στους καταλόγους που είναι προσιτοί μέσω της τμηματικής διεπαφής SPI. Ένας ελεγκτής οικοδεσποτών διαβάζει και μεταφράζει τα στοιχεία από την τμηματική διεπαφή SPI στα σήματα RF πρίν στέλνει τα στο PC οικοδεσποτών. Η λέξη «αισθητήρας», αντί KA8G2, χρησιμοποιείται στο έγγραφο.

Προδιαγραφή:

Τμηματική διεπαφή
3-συνδεμένη με καλώδιο τμηματική διεπαφή SPI
Ο αισθητήρας υποστηρίζει τη 3 συνδεμένη με καλώδιο τμηματική περιφερειακή διεπαφή (SPI). Ο ελεγκτής οικοδεσποτών μπορεί να χρησιμοποιήσει το SPI για να γράψει και να διαβάσει τους καταλόγους στον αισθητήρα, και για να διαβάσει έξω τις πληροφορίες κινήσεων. Ο ελεγκτής οικοδεσποτών αρχίζει πάντα την επικοινωνία ο αισθητήρας δεν αρχίζει ποτέ τις μεταφορές δεδομένων. NCS, SCLK και SDIO μπορούν να οδηγηθούν άμεσα από τον ελεγκτή οικοδεσποτών. SDIO μπορεί επίσης να οδηγηθεί από τον αισθητήρα όταν διαβάζεται έξω το στοιχείο από τους καταλόγους αισθητήρων.
• NCS: Επίλεκτη εισαγωγή τσιπ (ενεργός χαμηλός). NCS πρέπει να είναι χαμηλό για να ενεργοποιήσει το SPI διαφορετικά, SDIO θα είναι στο κράτος υψηλός-ζ και SCLK θα αγνοηθεί. NCS μπορεί επίσης να χρησιμοποιηθεί για να επαναρυθμίσει το SPI σε περίπτωση που ένα λάθος communicational συμβαίνει.
• SCLK: Εισαγωγή ρολογιών. Παράγεται πάντα από τον ελεγκτή οικοδεσποτών.
• SDIO: Αμφίδρομα εισόδου-εξόδου στοιχεία
Πρωτόκολλο μετάδοσης
Το πρωτόκολλο μετάδοσης είναι μια 3 συνδεμένη με καλώδιο σύνδεση, ένα ημιαμφίδρομο πρωτόκολλο μεταξύ του ελεγκτή οικοδεσποτών και ο αισθητήρας. Όλες οι αλλαγές στοιχείων σε SDIO αρχίζουν από τη μειωμένη άκρη σε SCLK. Ο ελεγκτής οικοδεσποτών αρχίζει πάντα την επικοινωνία ο αισθητήρας δεν αρχίζει ποτέ τις μεταφορές δεδομένων. Το πρωτόκολλο μετάδοσης αποτελείται από τους ακόλουθους δύο τρόπους λειτουργίας.
