Ασύρματο τσιπ ποντικιών USB 3.2V οπτικό με 3204 3205 ολοκληρωμένα κυκλώματα ολοκληρωμένου κυκλώματος

Όνομα προϊόντων ολοκληρωμένου κυκλώματος: Οπτικό ασύρματο τσιπ ποντικιών
Πρότυπο προϊόντων τσιπ: Gz-p001-KA8
Περιγραφή προϊόντων ολοκληρωμένων κυκλωμάτων: KA8 είναι ένα ιδιαίτερα ενσωματωμένο οπτικό τσιπ ποντικιών με τη διεπαφή USB που υιοθετεί την πιό προηγμένη τεχνολογία κατασκευής και την καλύτερη φωτοευαίσθητη δυνατότητα, οι οποίες μπορούν να αντικαταστήσουν 3205 και 3204 αρχικά τσιπ φάσης
Εφαρμογή προϊόντων: ασύρματο οπτικό ποντίκι USB

Διάγραμμα σχεδιαγράμματος καρφιτσών τσιπ:

Περιγραφή καρφιτσών τσιπ:

Τα χαρακτηριστικά γνωρίσματα του ασύρματου ποντικιού πελεκούν:
1. Ενιαία παροχή ηλεκτρικού ρεύματος, σειρά παροχής ηλεκτρικού ρεύματος: 1.7V σε 3.2V
2. Ακριβής οπτική τεχνολογία πρόβλεψης μετατοπίσεων
3. Πολύ καλός 2$ος αισθητήρας κινήσεων
4. Ταχύτητα μετακίνησης υποστήριξης εξαιρετικά γρήγορη
5. Μέγιστη ταχύτητα μετακίνησης: 28 ίντσες/SEC
6. ΔΤΚ μέχρι 1600
7. Μόλις δεν ασκήσετε, εισάγετε αμέσως τον τρόπο εξοικονόμησης ενέργειας
8. Η μετάδοση στοιχείων πραγματοποιείται μέσω της τμηματικής διεπαφής
9. Ενσωματωμένο χαμηλής ισχύος χρονόμετρο (LPT), υπάρχουν δύο τρόποι του sleep1/του sleep2
10. Το ποντίκι μπορεί να είναι επάνω από την καρφίτσα MOTSWK, και ο αισθητήρας μπορεί ξυπνήστε από τον τρόπο ύπνου
11. Τρέχων-περιοριστική αντίσταση οδηγήσεων: 68 ωμ -470 ωμ (ανάλογα με την πραγματική λύση για να καθορίσει την αντίσταση), που συστήνεται: 100 ωμ

προδιαγραφή:
Λειτουργούσα τάση παροχής ηλεκτρικού ρεύματος: οπτικός φακός 1.73V ~ 1.94V (VDD και AVDD απότομα) 2.2V ~ 3.2V (VDD): Ταχύτητα 1:1: 28 ίντσες/SEC ΔΤΚ: ποσοστό 400/500/600/800/1000 (προεπιλογή)/1200/πλαισίων 1600 ΔΤΚ: 3000 πλαίσια/SEC. Χαρακτηριστικό λειτουργούν ρεύμα:
μετακίνηση 2mA @mouse (κανονική)
300uA @Mouse δεν κινείται (Sleep1)
60uA @Mouse δεν κινείται (Sleep2)
7uA @power κάτω από τον τρόπο

Ανάγνωση καταλόγων διεπαφών SPI και γράψιμο:
Οι κατάλογοι στο τμήμα 0X00~0X0E διευθύνσεων μπορούν να διαβαστούν άμεσα και να γραφτούν
Διαβάστε και γράψτε ότι οι κατάλογοι στο τμήμα διευθύνσεων 0X10~0X7F πρέπει πρώτα να ανοίξουν διαβασμένη και να γράψουν τους καταλόγους προστασίας, δηλ., διαμορφώνουν τους ακόλουθους δύο καταλόγους (γενικά που δεν χρησιμοποιούνται στις εφαρμογές)
Γράψτε 0X5A σε 0X09
Γράψτε 0X9A σε 0X5B.
Υπάρχει ένας ταλαντωτής με μια συχνότητα περίπου 24Mhz μέσα στο V108, το οποίο μπορεί να επιλεχτεί μέσω του καταλόγου διαμόρφωσης. Η συγκεκριμένη διαμόρφωση είναι η ακόλουθη: αρχικά ανοίξτε γράφει την προστασία
Reg0X51 = 0x0B πρόκειται να επιλέξει την εξωτερική αντίσταση, Reg0X51 = 0x09 πρόκειται να επιλέξει την εσωτερική αντίσταση,
Το Reg0X53 είναι ο εσωτερικός κατάλογος ρύθμισης αντίστασης. Όταν Reg0X53=0x00, η συχνότητα είναι το υψηλότερο, και όταν Reg0X53=0x7f, η συχνότητα είναι το χαμηλότερο. Η προκαθορισμένη αξία Reg0X53=0x48.

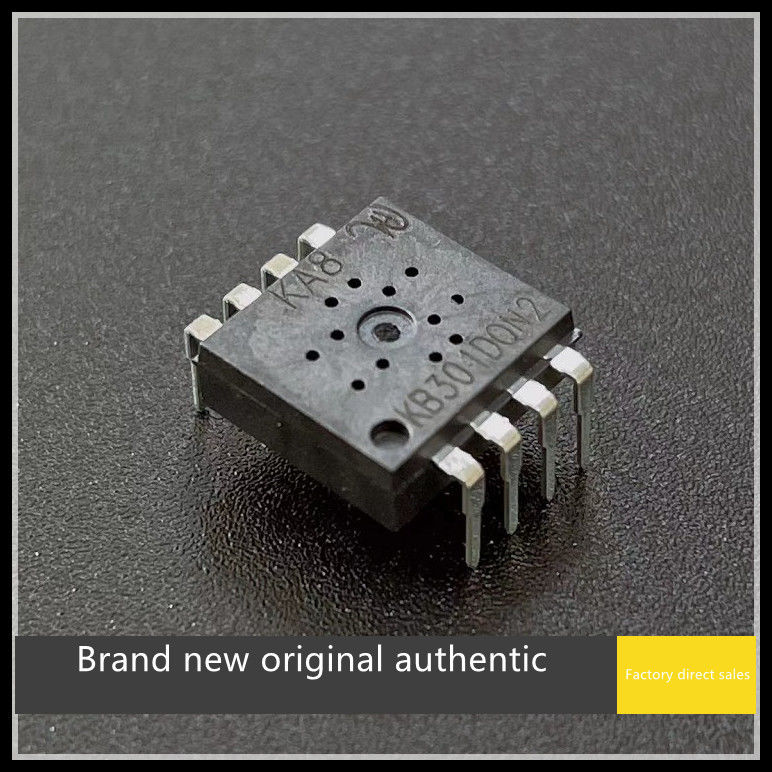

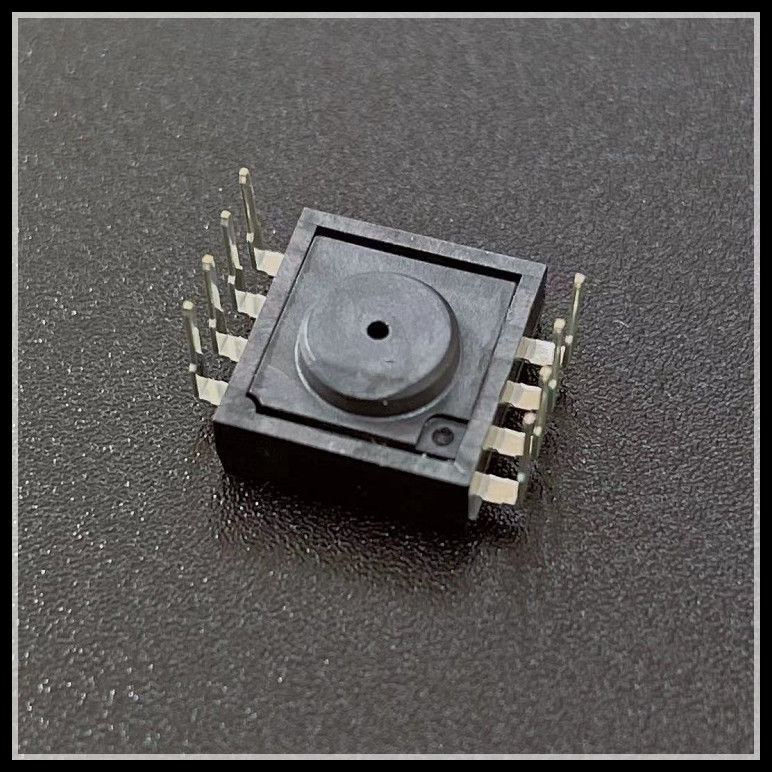

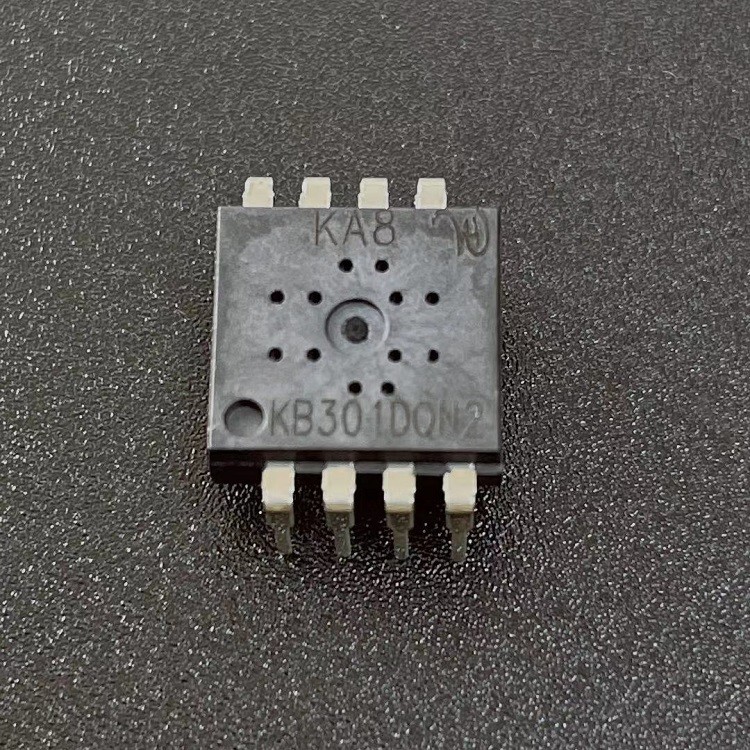

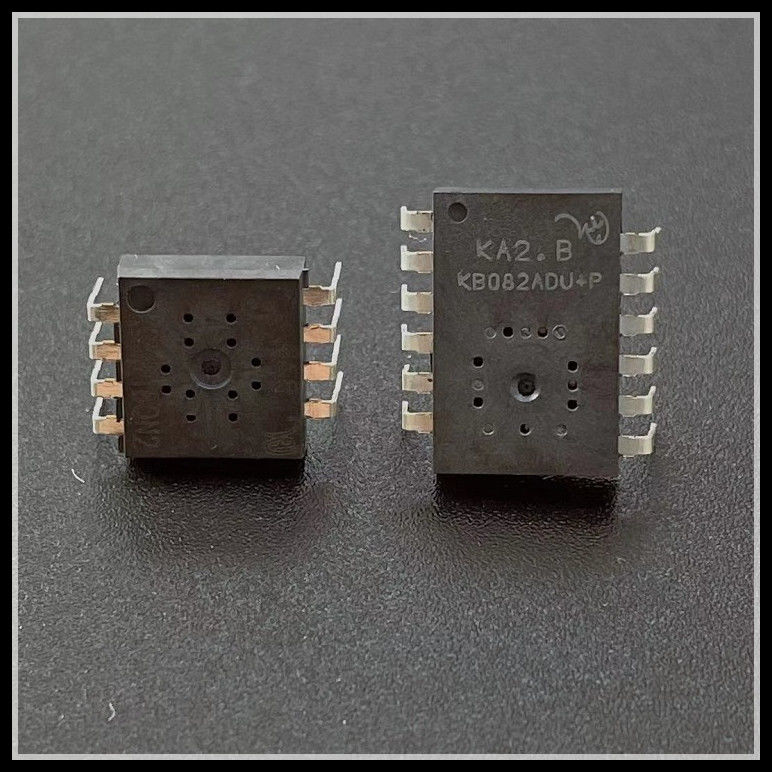

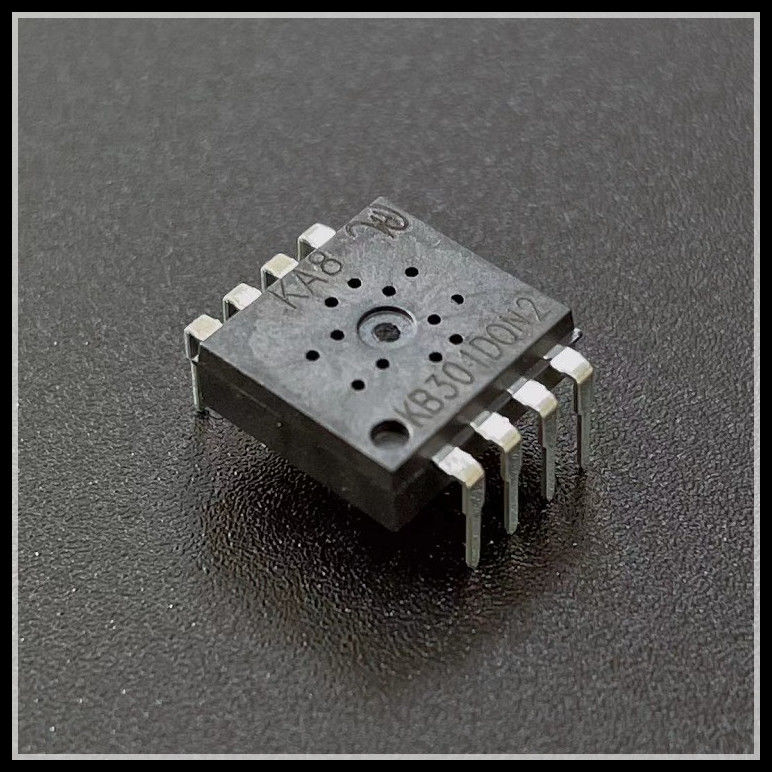

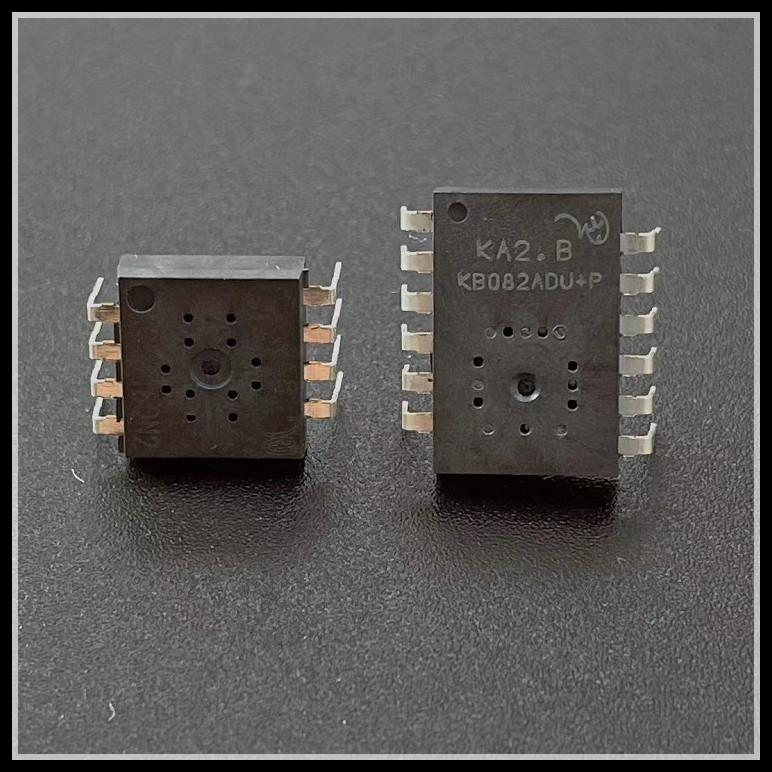

Εικόνα τσιπ:
