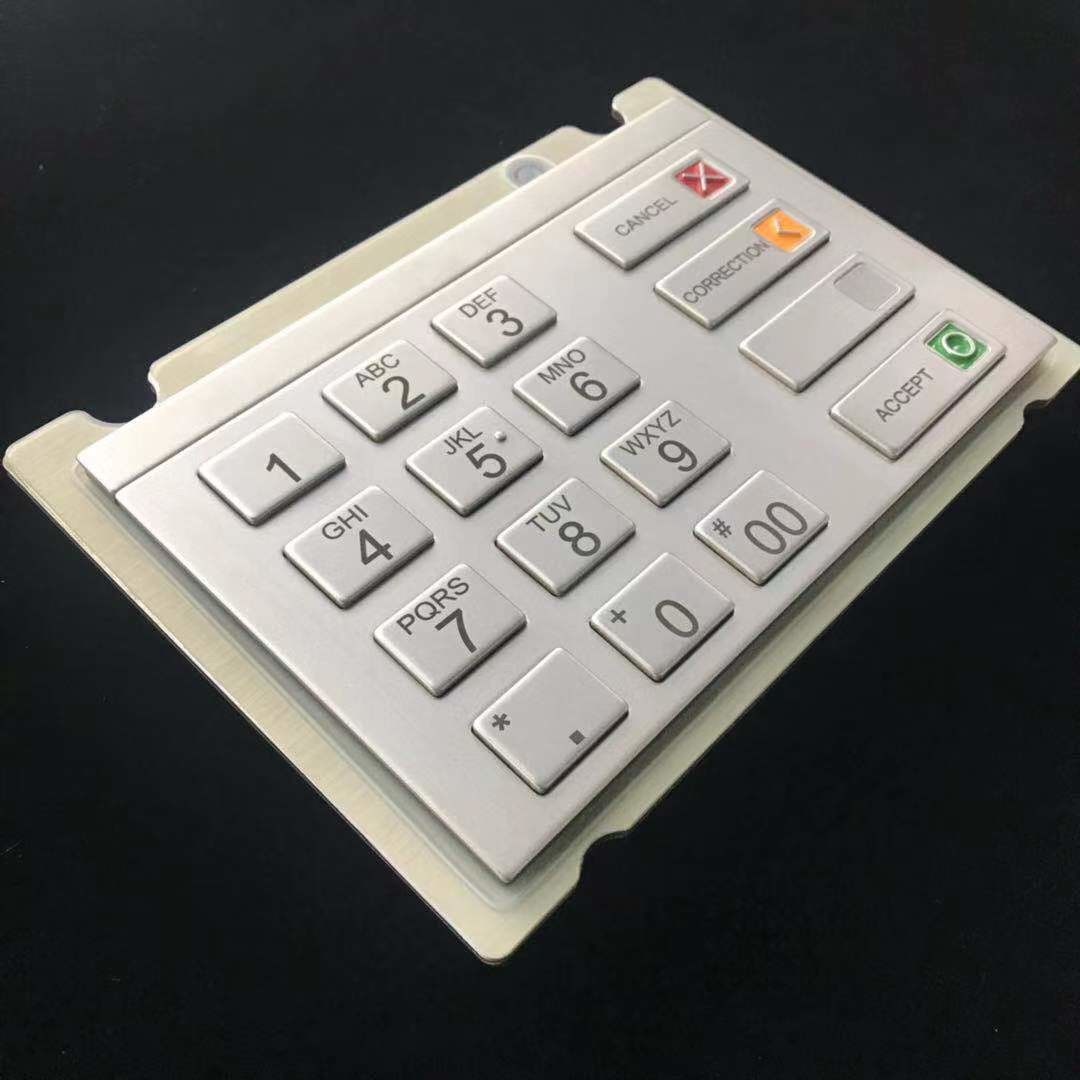

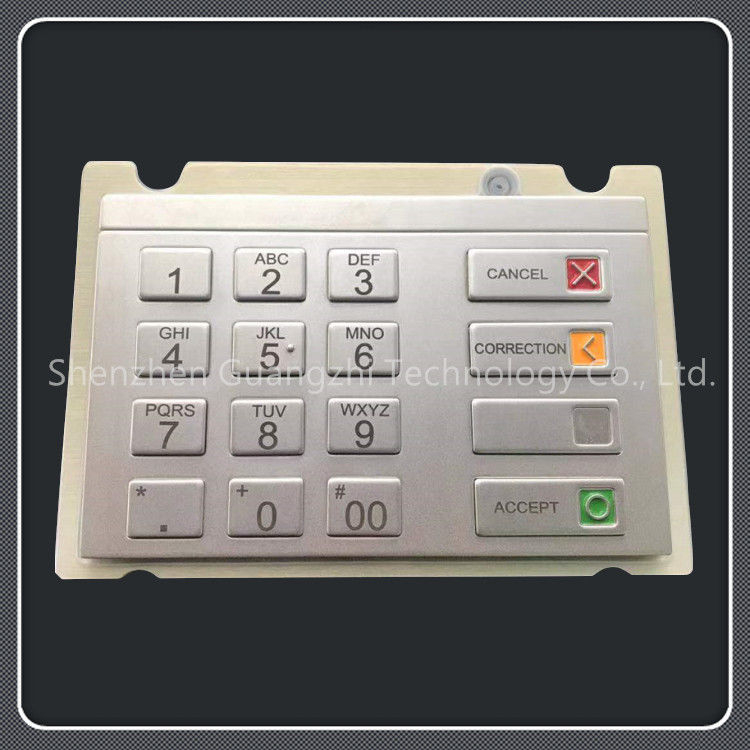

Πληκτρολόγιο κρυπτογράφησης ανοξείδωτου ATM, ενσωματωμένη διεπαφή τσιπ USB ασφάλειας

1.Introduction

Το P7 σχεδιάζεται και κατασκευάζεται σύμφωνα με τα κορυφαία βιομηχανικά πρότυπα τσιπ ασφάλειας, και πλήρως τη συμμόρφωση με το πιό υψηλό επίπεδο εσωτερικών και διεθνών οικονομικών απαιτήσεων πιστοποίησης ασφάλειας. Με την ανίχνευση παρείσφρυσης μηχανισμός-διάτρηση-ανθεκτική (παρείσφρυση), αντι-αποσυνθέστε, αντικατάσταση - η απόδειξη κ.λπ., αυτό μπορεί να καταστήσει τον κωδικό πρόσβασης του χρήστη πολύ ασφαλέστερο. Αυτό το προϊόν μπορεί να χρησιμοποιηθεί ευρέως στη χρηματοδότηση, τις τηλεπικοινωνίες, τη εθνική ασφάλεια και άλλους τομείς μπορεί επίσης να αποτρέψει τις πληροφορίες του παράνομου να πειράξει επιτιθεμένων χρήστη.

2.Physical χαρακτηριστικό γνώρισμα

2.1 μέγεθος

• Διαστάσεις:

  • L×W×H: 176 mm×121.5mm×31mm

P7 σχέδιο

2.2 επεξεργαστής και μνήμη

        Επεξεργαστής:

        Πυρήνας επεξεργαστών ARM® Cortex® μ3

        60MHz λειτουργούσα συχνότητα πυρήνων μέσω PLL


        Μνήμη:

        Διάστημα κώδικα: 512 kbyte

        Διάστημα στοιχείων: 96 kbyte

2.3 συνδετήρας

         Συνδετήρας USB

Τα P7 υιοθετούν το τυποποιημένο δοχείο «Β» για τη διεπαφή USB.

Το P7 είναι μια λεωφορείο-τροφοδοτημένη USB2.0-υποχωρητική συσκευή πλήρης-ταχύτητας. Η μέγιστη τρέχουσα απαίτηση κατανάλωσης του ΕΛΚ είναι 500mA χρησιμοποιώντας αυτήν την διεπαφή.

Ανάθεση λήξης συνδετήρων USB όπως κατωτέρω:

           Συνδετήρας FDK

Τα P7 παρέχουν έναν συνδετήρα FDK για να υποστηρίξουν ένα βασικό αριθμητικό πληκτρολόγιο λειτουργίας 8. Ο συνδετήρας είναι από την zeqan-τεχνολογία (κώδικας προϊόντων: A2023-2X05A).

3.Product χαρακτηριστικό γνώρισμα

3.1 περιβαλλοντικά χαρακτηριστικά

        Παροχή ηλεκτρικού ρεύματος: 4.0V~5.50V, 500mA (δύναμη λεωφορείων USB)

       Λειτουργούσα σειρά θερμοκρασίας: - 25°C ~ +65°C

       Σειρά θερμοκρασίας αποθήκευσης: - 30°C ~ +70°C

       Σειρά θερμοκρασίας μεταφορών: -30°C ~ +70°C

       Λειτουργούσα σχετική υγρασία: δεξιά 5% ~ 95% non-condensing

       Σχετική υγρασία αποθήκευσης: δεξιά 5% ~ 98% non-condensing

       Σχετική υγρασία μεταφορών: δεξιά 5% ~ 98% non-condensing

       Max που λειτουργεί το ύψος: 3000 μέτρα

3.2 δοκιμή και πιστοποιήσεις

         Προστασία ψεκασμού/σκόνης νερού: IP65

         Συμμόρφωση RoHS

         MTBF: Min.100, 000hours με 100.000 συναλλαγές το χρόνο

         EMI/EMP EN55032/A για τις εκπομπές

EN55024 για την ασυλία

Iec61000-4-2 επίπεδο 4 για το ESD (επαφή: ±8KV Αέρας: ±15KV)

IEC/EN 61000-4-4 λιανικό: 3 για την έκρηξη (2kV στα ηλεκτροφόρα καλώδια, 1kV στις γραμμές στοιχείων)

        Πιστοποιήσεις:

                              CE

                              CB

                              PCI 4.X

                              PTS2.X

                              GUOMI

3.3 απόδοση πληκτρολόγησης

       Αφαιρέστε τη δύναμη διακοπτών: 2.5N±0.4

       Τα αριθμητικά κλειδιά αναγκάζουν: 3.5N±0.7 (κέντρο) 2.5N±0.5 (άκρη)

       Τα πλήκτρα λειτουργίας αναγκάζουν: 7.0N±1.0 (κέντρο) 3.0N±0.5 (μακροχρόνια άκρη)

       Ζωή των κλειδιών: 2.000.000 κύκλοι το minimum@5N

3.4 απόδοση μπαταριών

       Μπαταρία το life@25 ºC (χωρίς φορτίο): >10 έτη

       Μπαταρία το life@25 ºC (με το φορτίο): >5 έτη

4.Software χαρακτηριστικό γνώρισμα

4.1 σχήμα φραγμών καρφιτσών

        IBM 3624

        Ansi

        ISO0

        ISO1

        ISO3

4.2 αναπροσαρμογή υλικολογισμικού

Επικυρωμένο το υποστήριξη υλικολογισμικό ενημέρωσε και παραμένει διαμόρφωση συσκευών και βασική αξία.

4.3 αλγόριθμος

        DES/TDES κρυπτογραφούν/αποκρυπτογράφηση (ECB/CBC)

       SM2 ζευγάρι που παράγεται βασικό

       SM2 κρυπτογραφεί/αποκρυπτογράφηση

       Το σημάδι SM2/ελέγχει

       SM3 hash

       SM4 κρυπτογραφεί/αποκρυπτογράφηση (ECB/CBC)

       DES/TDES/SM4 υπολογισμός της MAC

4.4 εξουσιοδοτημένη ανίχνευση αφαίρεσης

4.5 τυχαία παραγωγή στοιχείων

4.6 τροποποίηση σχεδιαγράμματος αριθμητικών πληκτρολογίων

4.7 είσοδος Plaintext entry/PIN

4.8 είσοδος κωδικού πρόσβασης/τελική κύρια βασική είσοδος

4.9 υποστήριξη XFS 3,3 (επεκτάσεις για τις χρηματοπιστωτικές υπηρεσίες)

4.10 διάγνωση θέσης συσκευών υποστήριξης που χρησιμοποιεί το φως δεικτών

4.11 περιβάλλον λογισμικού

Τρέχοντας σε WINXP και WIN7 όλη η έκδοση, και αναγνωρισμένος ως α ΈΚΡΥΨΕ (ανθρώπινη συσκευή διεπαφών) τη συσκευή.
